	產品特點 ● 采用國際前沿的RF IC電路設計技術制作 ● 無源射頻IC，無需外接電源 ● 無需外加100Ω電阻 ● 插入損耗非常小和低駐波比 ● 高隔離度 ● 優異的幅度、相位平衡性能 ● 小尺寸:2.0 x 2.0 mm ● 一致性非常好 ● 可提供編帶包裝 ● 功率: 2 Watts 作為功分 1 Watts 作為合路

產品應用
● 車載信息系統(Blue Link,Onstar,E-call Box)
● 分布式天線系統(室內有源和無源天線)
● 定時定位系統
● RFID讀寫器，有源標簽，天線系統
● 小型 & 微型直放站，LTE家用直放站
● 無線通信
● WLAN / WiMax
● 衛星通信
● GPS,GNSS 設備 & 板卡

產品規格
備注：軍工級產品需在型號后綴增加J (例如:PD0500U03-210J)，無后綴表示工業級產品。

Part No.	Freq.Range (MHz)	Power (W) as a divider	Power (W) as a combiner	Package Size LХW (mm)	Insertion loss (dB)	Amplitude Balance (dB)	Phase Balance (deg)	Isolation (dB)	Input VSWR (:1)	Output VSWR (:1)
PD0500U03-210 NEW	260~530	2	1	2Х2	0.55	±0.1	±0.5	10	1.40	1.20
PD0900U03-070	800~1000	2	1	2Х2	0.50	±0.1	2.0	17	1.35	1.25
PD0900U03S NEW	640~1100	1.5	0.75	3.02Х2.95	0.40	±0.05	1.5	20	1.15	1.15
PD1500U03-140 NEW	1000~2000	2	1	2Х2	0.70	±0.1	±0.5	10	1.50	1.45
PD1500U03W NEW	1000~2000	2	1	2Х2	0.70	±0.1	±0.5	10	1.50	1.45
PD1700U03W NEW	600~2900	2	1	3Х3	0.85	±0.15	3.5	10	1.80	1.80
PD1850U03-080	1650~2050	2	1	2Х2	0.45	0.15	2.0	16	1.40	1.25
PD2150U03-090	1900~2350	2	1	2Х2	0.50	±0.15	2.0	10	1.50	1.25
PD2450U03-100	2200~2650	2	1	2Х2	0.50	±0.15	3.0	15	1.50	1.35
PD3550U03-110	3300~3800	2	1	2Х2	0.50	±0.2	2.0	17	1.55	1.20
PD0715U03W *NEW*	1800~12500	2.5	1.25	4Х4	2.0	±0.4	5.0	10	1.45	1.45
PD1425U03W *NEW*	2000~26500	2.5	1.25	4Х4	1.50	±0.4	5.0	10	1.65	1.55
PD3350U03W *NEW*	700~6000	2.5	1.25	5Х5	1.50	±0.3	5.0	10	1.65	1.30
PD2550U03W	500~4500	2	1	3Х3	1.3	±0.3	0.23	6	1.92	1.92
PD4350U03W	2700~6000	2	1	3Х3	2.0	±0.3	0.23	15	1.92	1.92
PD2275U03W NEW	10000~43500	2.5	1.25	3Х3	1.5	±0.3	0.23	10	1.92	1.92

◆可靠性測試

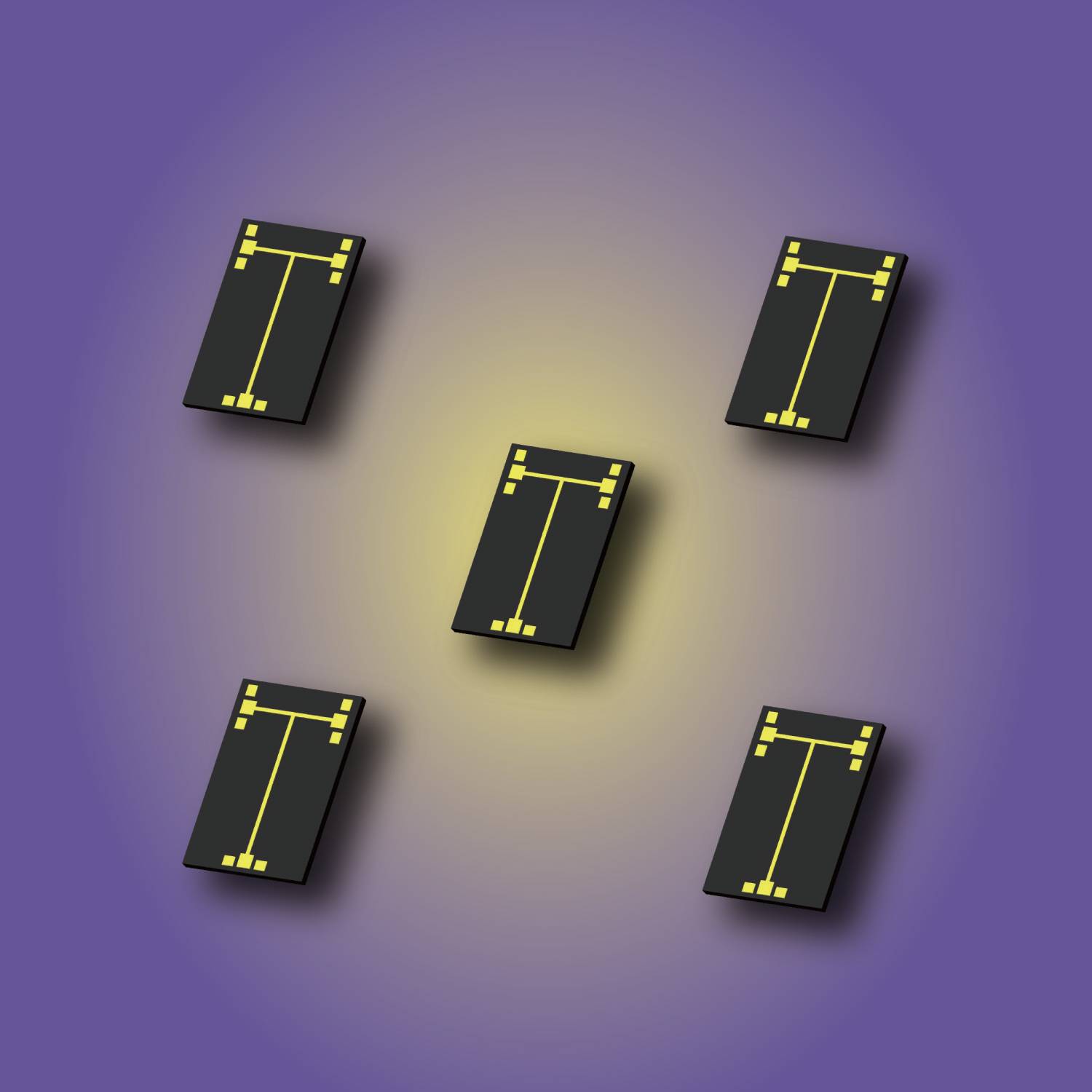

二路功分器/合路器裸片

獲得集成電路布圖設計知識產權

	產品特點 ● 無需外加100Ω電阻 ● 插入損耗非常小和低駐波比 ● 高隔離度 ● 優異的幅度、相位平衡性能 ● 一致性非常好 ● 功率: 2.5 Watts 作為功分 1.25 Watts 作為合路

產品規格

Part No.	Freq.Range (GHz)	Power (W) as a divider	Power (W) as a combiner	Size LХW (mm)	Insertion loss (dB)	Amplitude Balance (dB)	Phase Balance (deg)	Isolation (dB)	Input VSWR (:1)	Output VSWR (:1)
PD2275U03WD NEW	10~43.5	2.5	1.25	2.022Х1.325	1.6	±0.3	0.23	10	1.92	1.92

2路功分器/合路器(SMA接頭)

	產品特點 ● 無需外加100Ω電阻 ● 插入損耗非常小和低駐波比 ● 高隔離度 ● 優異的幅度、相位平衡性能 ● 一致性非常好 ● 功率: 2 Watts 作為功分 1 Watts 作為合路 ● SMA 接頭

產品應用
● 車載信息系統(Blue Link,Onstar,E-call Box)
● 分布式天線系統(室內有源和無源天線)
● 衛星通信
● 無線通信
● WLAN / WiMax

產品規格

Part No.	Freq.Range (MHz)	Power (W) as a divider	Power (W) as a combiner	Package Size LХW (mm)	Insertion loss (dB)	Amplitude Balance (dB)	Phase Balance (deg)	Isolation (dB)	Input VSWR (:1)	Output VSWR (:1)
PD0500U03-M1	280~610	2	1	30Х30	0.60	±0.1	±0.5	12-20	1.40	1.20
PD0900U03-M1	800~1000	2	1	30Х30	0.40	±0.1	±0.5	20	1.20	1.12
PD1500U03-M1	1350~1650	2	1	30Х30	0.35	±0.1	±0.5	20	1.20	1.20
PD1500U03W-M1	1000~2000	2	1	30Х30	0.70	±0.1	±0.5	10	1.50	1.45
PD1700U03W-M1	600~2900	2	1	30Х30	0.70	±0.1	±0.5	11-27	1.2-1.6	1.1-1.6
PD1850U03-M1	1650~2050	2	1	30Х30	0.40	±0.1	±0.5	20	1.20	1.17
PD2150U03-M1	1900~2350	2	1	30Х30	0.40	±0.1	±0.5	20	1.20	1.17
PD2450U03-M1	2200~2650	2	1	30Х30	0.40	±0.1	±0.5	20	1.20	1.18
PD3550U03-M1	3300~3800	2	1	30Х30	0.40	±0.1	±0.5	20	1.20	1.20
