超小型溫度補償衰減器

國際發明專利產品

中國專利號：ZL 202223370001.4

美國專利號 # US 7,990,230 B2.

歐洲，中國，臺灣發明專利

應用：
● 功率放大器
● 低噪聲放大器
● 增益模塊
● MMIC 放大器
● 無線局域網(2.4GHz & 5.8GHz)
● WiMAX
● UWB
● 混頻器
● 功率分配器
● 衛星通信
● 定向耦合器
● 廣播電視
● 雷達

特性：
● 頻率范圍：DC to 20GHz,16 to 36GHz,36 to 50GHz
● 功率：100mW, 200mW
● 特性阻抗： 50Ω
● 工作溫度：-55℃～+150℃
● 衰減量范圍從1dB至10dB，具有10種類型的衰減量，每種衰減量具有N3、N4、N5、N6、N7、N8、N9七種溫度特性，全系列總共70種溫度特性組合。另，可根據客戶要求，提供N10或N11等斜率較大的溫度系數代碼的特制產品。
● 采用100%激光調阻,衰減量精度高。
● 可靠性高，采用先進的厚膜工藝和薄膜工藝技術通過850℃高溫燒結而成。
● 零失真，幾乎沒有溫度變化引起的相位變化或時延變化，零噪聲。
● 正向起溫度補償，反向有隔離器的作用，更適合于多級功放。
● 不會產生額外的三階交調（IP3），可直接安裝在線性功放里。

系列化介紹

MTCAU Series..................DC~20GHz,200mW,50 Ohms,0.8×0.85×0.27(mm)

MTCAS Series..................DC~20GHz,200mW,50 Ohms,0.8×0.6×0.27(mm)

MTCAT Series..................DC~20GHz,200mW,50 Ohms,0.8×0.6×0.15(mm)

KTCAU Series..................16~36GHz,50 Ohms,0.8×0.85×0.28(mm)

QTCAU Series..................36~50GHz,50 Ohms,0.8×0.85×0.28(mm)

TCA系列在1GHz, 3GHz及6GHz頻率范圍內的優越射頻特性

當溫度從-55℃變化到+150℃時，衰減量變化范圍大，特別是工作在1GHz, 3GHz和6GHz等頻率范圍時，此特性更顯著。同時，工作在1GHz, 3GHz和6GHz等頻率時，VSWR和衰減量誤差保持在較低的范圍內。這些特性使得其更適合于寬頻帶應用，如5.3～5.8GHzWLAN 和UWB。為了保證更好的通信質量，客戶往往需要工作在更高的頻率范圍，只有研通的溫度補償衰減器可以提供在1GHz, 3GHz和6GHz等頻率范圍具有優越射頻特性并極具成本競爭力的最佳解決方案。

型號描述

MTCAU 系列	** 頻率	** 衰減量	** 溫度系數代碼	** 電極外形及材料選項
MTCAU,MTCAS,MTCAT KTCAU	20,40,50	01 to 10 (1dB to 10dB)	(N3 to N10)	WB1或G

例: 型號MTCAU2003N9WB1,MTCAU系列，頻率范圍DC~20GHz，25℃衰減量為3dB，衰減量溫度系數-0.009dB/dB/℃，電極外形金絲鍵合包一邊。

電極外形及材料選項

● 金絲鍵合包一邊(WB1):對地端包邊, 輸入和輸出端為用于金絲鍵合的金電極。

● 平面金電極(G):對地端，輸入和輸出端為用于金絲鍵合的金電極。

材料規格
● 基板: 氧化鋁陶瓷基(Al2O3)
● 阻抗材料：厚膜
● 電極:
1)正面電極:輸入、輸出、地電極金層(金絲鍵合)
2)側面與背面電極鈀銀
● 表面涂層：厚膜保護料（ethyl acetate）


溫度補償衰減器性能資料
◆溫度補償衰減器-產品介紹	◆可以制作成SMA(S), N type(N)型接頭，能夠直接與系統連接
◆Yantel 與 E公司溫度補償衰減器產品型號、規格對照表
◆Yantel 與 Y公司溫度補償衰減器產品型號、規格對照表
◆溫度補償衰減器-樣品選型型號、規格確認表
◆溫度補償衰減器-選型軟件

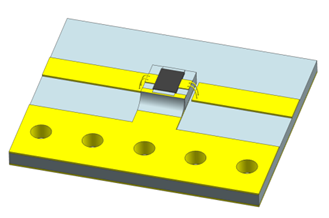

◆溫度補償衰減器-安裝應用圖
◆溫度補償衰減器-可靠性測試
◆無鉛回流焊曲線

備注：軍工級產品需在型號后綴增加"J" (例如:MTCAU2001N9WB1J)，無后綴表示工業級產品。

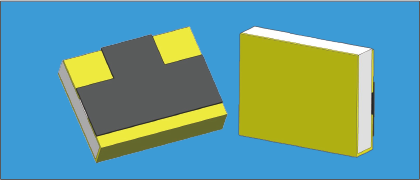

超小型MTCAU 系列(金絲鍵合&SMD封裝)
特點：
● 尺寸0.80.850.27mm（超小超薄的無源溫補），金絲鍵合或SMD，尺寸&厚度與有源溫度補償衰減芯片一致，方便使用。 ● N3~N9多種斜率可選，解決有源溫補斜率單一的問題。 ● 可靠性高，無需外加電源 ● 小型化設計，應用于相控陣雷達的多通道系統 ● 功率升高時，相對有源溫度補償衰減芯片，無源溫補有更好更穩定的溫度&頻率響應特性，可靠性更高。
主要技術指標：
● 寬頻帶: DC to 20 GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 尺寸: 0.8×0.85×0.27 or 0.22(mm) ● 厚膜工藝

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	最大駐波比. (:1)@1GHz	衰減精度(dB)
MTCAU2001N*	1	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2002N*	2	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2003N*	3	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2004N*	4	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2005N*	5	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2006N*	6	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2007N*	7	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2008N*	8	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2009N*	9	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAU2010N*	10	N3~N10	-0.003~ -0.01	1.20	±0.5

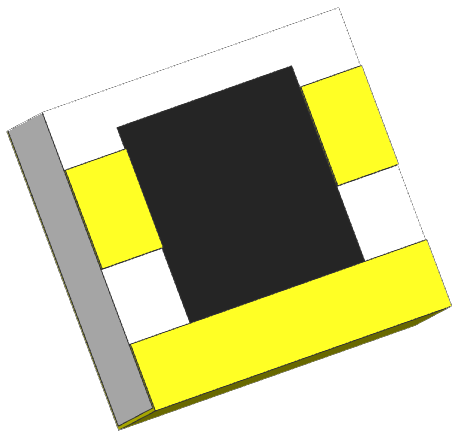

超小型MTCAS 系列(金絲鍵合封裝)
特點：
● 尺寸0.80.60.27mm（超小超薄的無源溫補），金絲鍵合或SMD，尺寸&厚度與有源溫度補償衰減芯片一致，方便使用。 ● N3~N9多種斜率可選，解決有源溫補斜率單一的問題。 ● 可靠性高，無需外加電源 ● 小型化設計，應用于相控陣雷達的多通道系統 ● 功率升高時，相對有源溫度補償衰減芯片，無源溫補有更好更穩定的溫度&頻率響應特性，可靠性更高。
主要技術指標：
● 寬頻帶: DC to 20 GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 尺寸: 0.8×0.6×0.27(mm) ● 厚膜工藝

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	最大駐波比. (:1)@1GHz	衰減精度(dB)
MTCAS2001N*	1	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2002N*	2	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2003N*	3	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2004N*	4	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2005N*	5	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2006N*	6	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2007N*	7	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2008N*	8	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2009N*	9	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAS2010N*	10	N3~N10	-0.003~ -0.01	1.20	±0.5

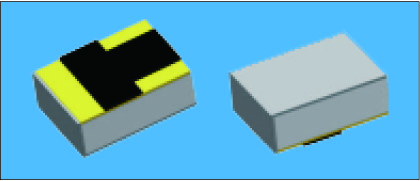

超小型MTCAT 系列(金絲鍵合封裝)
特點：
● 尺寸0.60.80.15mm（超小超薄的無源溫補），金絲鍵合或SMD，尺寸&厚度與有源溫度補償衰減芯片一致，方便使用。 ● N3~N9多種斜率可選，解決有源溫補斜率單一的問題。 ● 可靠性高，無需外加電源 ● 小型化設計，應用于相控陣雷達的多通道系統 ● 功率升高時，相對有源溫度補償衰減芯片，無源溫補有更好更穩定的溫度&頻率響應特性，可靠性更高。
主要技術指標：
● 寬頻帶: DC to 20 GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 尺寸: 0.6×0.8×0.15(mm) ● 厚膜工藝

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	最大駐波比. (:1)@1GHz	衰減精度(dB)
MTCAT2001N*	1	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2002N*	2	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2003N*	3	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2004N*	4	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2005N*	5	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2006N*	6	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2007N*	7	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2008N*	8	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2009N*	9	N3~N10	-0.003~ -0.01	1.20	±0.5
MTCAT2010N*	10	N3~N10	-0.003~ -0.01	1.20	±0.5

超小型KTCAU 系列 (金絲鍵合&SMD封裝)
主要技術指標
● 寬頻帶: DC to 40 GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 100mW ● 尺寸: 0.8×0.85×0.27(mm) ● for wire-bonding

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	典型值駐波比. (:1)@1GHz	衰減精度(dB)
KTCAU4002N*	2	N3~N9	-0.003~ -0.009	1.35	±0.5
KTCAU4003N*	3	N3~N9	-0.003~ -0.009	1.35	±0.5
KTCAU4004N*	4	N3~N9	-0.003~ -0.009	1.35	±0.5
KTCAU4005N*	5	N3~N9	-0.003~ -0.009	1.35	±0.5
KTCAU4006N*	6	N3~N9	-0.003~ -0.009	1.35	±0.5
