同軸溫度補償衰減器

國際發明專利
美國發明專利號 US 7,362,196 B2.
歐洲，中國，臺灣,韓國發明專利

應用:
●功率放大器
●低噪聲放大器
●增益模塊
●MMIC 放大器
●無線局域網(2.4GHz & 5.8GHz)
●WiMAX
●UWB
●混頻器
●功率分配器
●衛星通信
●定向耦合器
●廣播電視
●雷達

特點:
●頻率范圍：DC~3GHz,DC~6GHz,DC~12.4GHz，DC~18GHz
●功率：100mW,200mW,2W
●特性阻抗： 50Ω或75Ω
●工作溫度：-55℃～+150℃
●優越的溫度補償特性：當溫度從-55℃變化到+150℃時，衰減量變化范圍大，特別是工作在1GHz、3GHz、6GHz等頻率時，此特性更顯著。同時，VSWR很低，特別是工作在1GHz,3GHz,6GHz等頻率時，VSWR保持在較低的范圍內。
●衰減量范圍從1dB至10dB，具有10種類型的衰減量，每種衰減量具有N3、N4、N5、N6、N7、 N8、N9七種溫度特性，全系列總共70種溫度特性組合。另，可根據客戶要求，提供N10或N11等斜率較大的溫度系數代碼的特制產品。
●采用100%激光調阻,衰減量精度高。
●零失真，幾乎沒有溫度變化引起的相位變化或時延變化，零噪聲。
●正向起溫度補償，反向有隔離器的作用，更適合于多級功放。
●不會產生額外的三階交調（IP3），可直接安裝在線性功放里。
●低成本，體積小，可直接用于射頻功放內，可代替復雜的有源電路，易于電路的更新?lián)Q代。
●同軸連接器外形有SMA、N型，可直接連接入系統，改善系統的溫度特性

型號描述

Co-TCA 系列	** 頻率	** 衰減量	** 溫度系數代碼	* 接頭類型
Co-TCA or Co-WTCA	06 or 20	01 to 10 (1dB to 10dB)	(N3 to N9) or (P3 to P8)	S=SMA型接頭 N=N型接頭

例:型號 Co-TCA0603N9S,Co-TCA系列，頻率范圍DC~6GHz，25℃衰減量為3dB，衰減量溫度系數-0.009dB/dB/℃，SMA型接頭。

Co-TCA 系列
主要技術指標
● 頻率范圍: DC to 6GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 2W ● 外形尺寸: SMA(type1) 長：24.45mm，直徑：9.4mm 或者 N type 長：41mm,直徑：20mm

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	最大駐波比. (:1)@1GHz	衰減精度(dB)
Co-TCA0601N**	1	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0602N**	2	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0603N**	3	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0604N**	4	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0605N**	5	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0606N**	6	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0607N**	7	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0608N**	8	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0609N**	9	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-TCA0610N**	10	N3~N9	-0.003~ -0.009	1.20	±0.5

① 備注: 例如溫度系數代碼為4N9, 溫度每變化1℃時，衰減量的變化量等于4dB ×0.009(衰減量溫度系數) × 1℃=0.036dB。當溫度變化100℃時，衰減量的變化量等于4dB × 0.009(衰減量溫度系數) × 100℃=3.6dB。

Co-MTCA 系列(DC to 12.4GHz)
主要技術指標
● 頻率范圍: DC to 12.4GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 外形尺寸: SMA(type2) 長：33.4mm，直徑:12mm

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	最大駐波比. (:1)@1GHz	衰減精度(dB)
Co-MTCA1802N**	2	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-MTCA1803N**	3	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-MTCA1804N**	4	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-MTCA1805N**	5	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-MTCA1806N**	6	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-MTCA1807N**	7	N3~N9	-0.003~ -0.009	1.20	±0.5

Co-WTCA 系列(DC to 20GHz)
主要技術指標
● 頻率范圍: DC to 20GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 外形尺寸: SMA(type3) 長：34.2mm，寬：15mm，高：7.5mm

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	最大駐波比. (:1)@1GHz	衰減精度(dB)
Co-WTCA2002N*S	2	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-WTCA2003N*S	3	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-WTCA2004N*S	4	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-WTCA2005N*S	5	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-WTCA2006N*S	6	N3~N9	-0.003~ -0.009	1.20	±0.5
Co-WTCA2007N*S	7	N3~N9	-0.003~ -0.009	1.20	±0.5

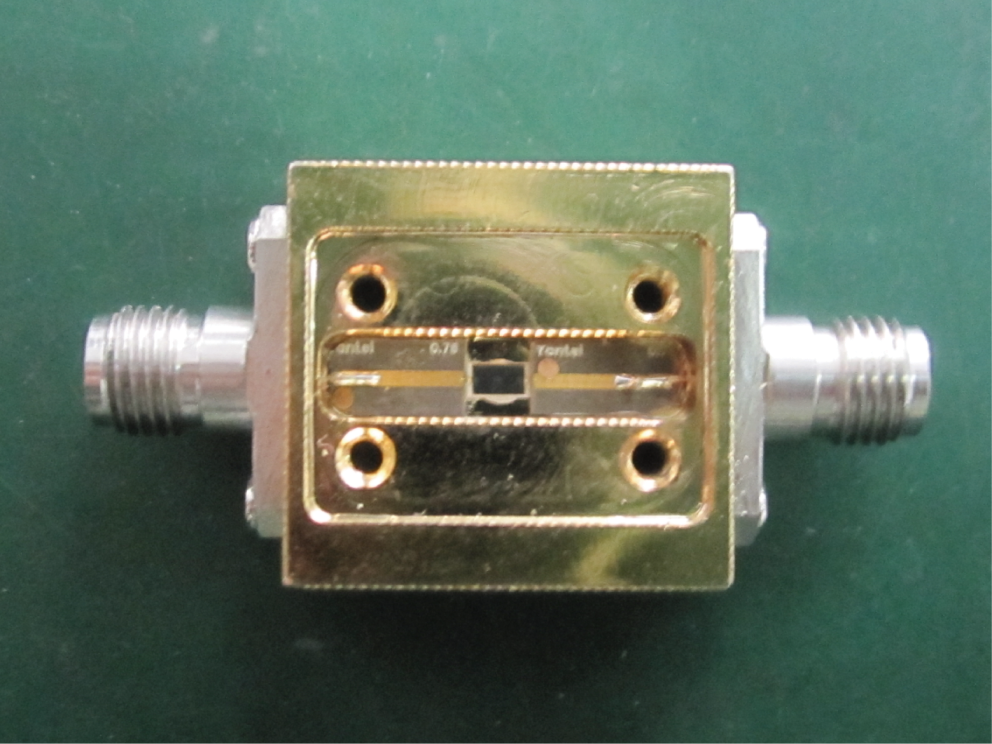

Co-KTCA 系列(16 to 36GHz)
主要技術指標

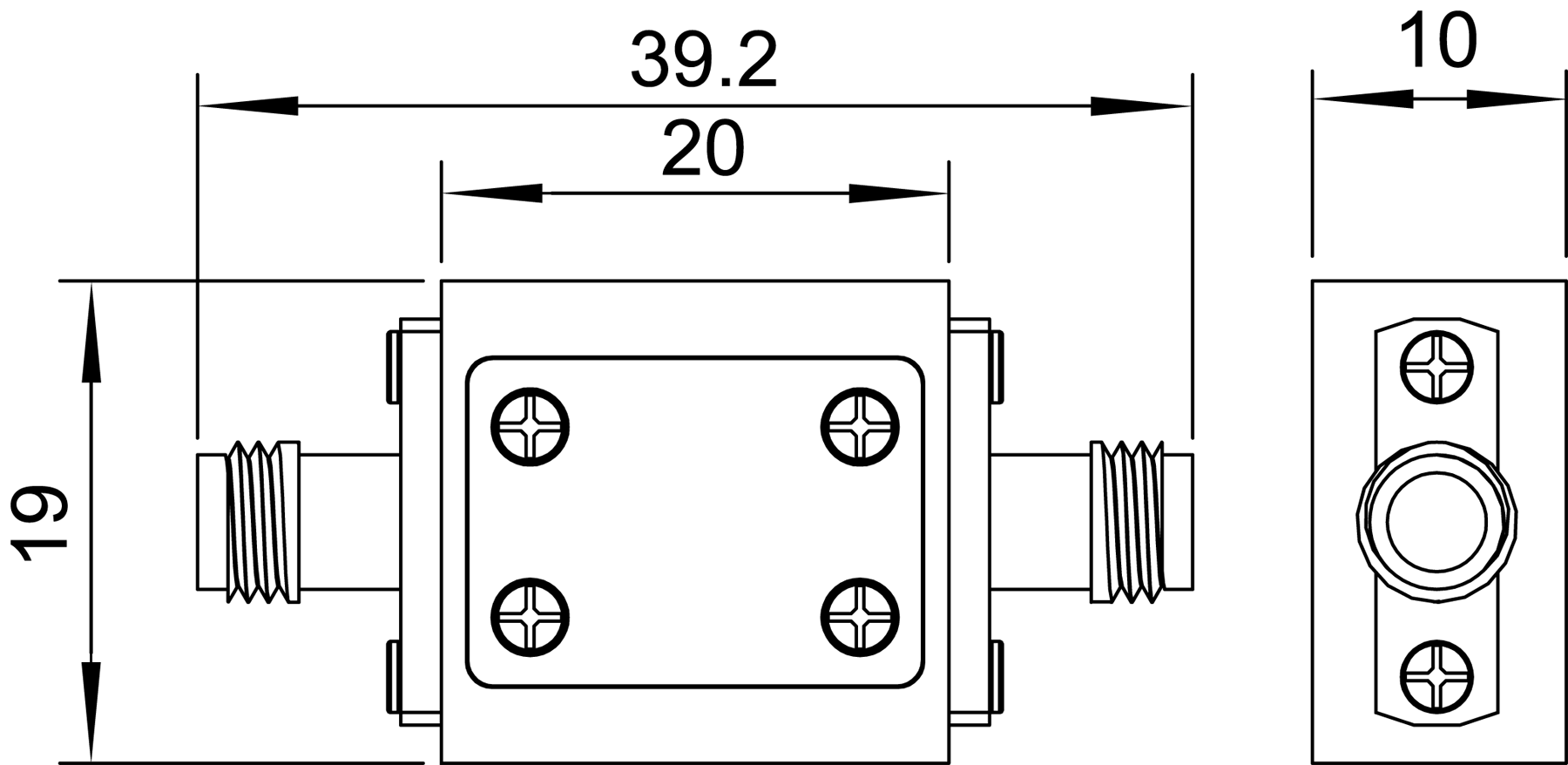

● 頻率范圍: DC to 36GHz ● 工作溫度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 100mW ● 外形尺寸: SMA(type4) 長：39.2mm，寬：19mm，高：10mm

型號	衰減量 (dB)	溫度系數代碼	衰減量溫度系數(dB/dB/℃)^①	典型駐波比. (:1)	衰減精度(dB)
Co-KTCA3602N**	2	N3~N7	-0.003~ -0.007	1.50	±0.5
Co-KTCA3603N**	3	N3~N7	-0.003~ -0.007	1.50	±0.5
Co-KTCA3604N**	4	N3~N7	-0.003~ -0.007	1.50	±0.5
Co-KTCA3605N**	5	N3~N7	-0.003~ -0.007	1.50	±0.5
Co-KTCA3606N**	6	N3~N7	-0.003~ -0.007	1.50	±0.5
