(DIP)步進式可變衰減器

VAD系列(DC~3GHz)
國際發明專利產品

中國發明專利號：CN 2008 1 0144258
美國發明專利號：US 8,476,544 B2
日本發明專利號：特愿 2011-524168
中國臺灣發明專利號: 發明第 I 393347 號

點擊查看VAC系列介紹

特點
● 步進式
● 采用直插式封裝，體積小，可直接安裝或焊接在PCB上。
● 頻率范圍寬：DC ~ 3GHz
● 反射系數小
● 低插入損耗
● 高性能，低價格
● 衰減量變化范圍大
● 輸入功率：125mW
● 阻抗：50Ω，75Ω
● 工作溫度：-40℃ ~ +105℃
● 至少可以旋轉360次（即60圈，旋轉6檔為一圈）
● 多種步進量可選

◆DIP可變衰減器（VAD）可靠性測試

◆ 波峰焊曲線圖

型號描述　　　　　　　　　　　　　　　　

VAD

**
衰減范圍

**
步進值

*
阻抗

**
封裝

*
軸（手柄）

例如:VAD0102BDH

衰減范圍:01 表示 0~1dB.

步進值:02 表示步進值0.2dB.

阻抗:“B”表示75Ω,無編號表示50Ω.

封裝:“DL”表示橫向插針式,“D”表示垂直插針式封裝

軸（手柄）:“H”表示帶操作軸（手柄）,無編號表示無操作軸（手柄）.

請注意：對帶手柄的VAD產品，可以提供配套的旋鈕帽。

Vertical DIP Type	VADXXXXD(50Ω)	VADXXXXBD(75Ω)	VADXXXXDH(50Ω)	VADXXXXBDH(75Ω)	-(50Ω)New	-(75Ω)New
					旋鈕的顏色和尺寸請與相關銷售聯系

Lateral DIP Type	VADXXXXDL(50Ω)	VADXXXXBDL(75Ω)	VADXXXXDLH(50Ω)	VADXXXXBDLH(75Ω)	-(50Ω)New	-(75Ω)New
Lateral DIP Type

主要技術指標

● 頻率范圍：DC ~ 3GHz　　　　● 功率：125mW　　　　● 阻抗：50Ω 或 75Ω　　　● 規格尺寸：10× 11×6

Part No.	Attenuation Range(dB)	Step Value (dB)	Impedance (Ω)	Typ.VSWR:1		Insertion Loss at 0dB DC ~ 2GHz(dB)	Attenuation Accuracy(dB) DC ~ 2GHz
Part No.	Attenuation Range(dB)	Step Value (dB)	Impedance (Ω)	DC~2GHz	2GHz~2.5GHz	Insertion Loss at 0dB DC ~ 2GHz(dB)	Attenuation Accuracy(dB) DC ~ 2GHz
VAD0102D**	0 ~ 1	0.2	50	1.30	1.40	0.35	1.0
VAD0203D**	0 ~ 1.8	0.3	50	1.35	1.45	0.35	1.0
VAD0204D**	0 ~ 2	0.4	50	1.35	1.45	0.35	1.0
VAD0305D**	0 ~ 2.5	0.5	50	1.35	1.45	0.35	1.0
VAD0306D**	0 ~ 3	0.6	50	1.35	1.45	0.35	1.0
VAD0510D**	0 ~ 5	1.0	50	1.40	1.60	0.35	1.3
VAD0815D**	0 ~ 7.5	1.5	50	1.45	1.65	0.35	1.5
VAD1020D**	0 ~ 10	2.0	50	1.45	1.65	0.35	1.3
VAD1325D**	0 ~ 12.5	2.5	50	1.5(at 1.0GHz)	-	0.35	1.2(at 1.0GHz)
VAD1530D**	0 ~ 15	3.0	50	1.5(at 1.0GHz)	-	0.35	1.2(at 1.0GHz)
Application1A	0 ~ 15	1.0	50	1.5(at 1.0GHz)	-	0.35	1.2(at 1.0GHz)
Application2A	0 ~ 20	1.0	50	1.5(at 1.0GHz)	-	0.35	1.2(at 1.0GHz)
VAD0102BD**	0 ~ 1	0.2	75	1.30	1.45	0.3	0.5
VAD0203BD**	0 ~ 1.8	0.3	75	1.30	1.45	0.3	0.5
VAD0204BD**	0 ~ 2	0.4	75	1.35	1.45	0.3	0.5
VAD0305BD**	0 ~ 2.5	0.5	75	1.35	1.45	0.3	0.6
VAD0306BD**	0 ~ 3	0.6	75	1.35	1.45	0.3	0.6
VAD0510BD**	0 ~ 5	1.0	75	1.35	1.45	0.3	1.0
VAD0815BD**	0 ~ 7.5	1.5	75	1.35	1.45	0.3	1.0
VAD1020BD**	0 ~ 10	2.0	75	1.35	1.45	0.3	1.2
VAD1325BD**	0 ~ 12.5	2.5	75	1.6(at 1.5GHz)	-	0.3	1.0(at 1.0GHz)
VAD1530BD**	0 ~ 15	3.0	75	1.45(at 1.0GHz)	-	0.3	1.0(at 1.0GHz)
Application1B	0 ~ 15	1.0	75	1.45(at 1.0GHz)	-	0.3	1.0(at 1.0GHz)
Application2B	0 ~ 20	1.0	75	1.45(at 1.0GHz)	-	0.3	1.0(at 1.0GHz)

選型：VAD直插式可以帶手柄，只需在元件編號加后綴H即可表示VAD直插式帶手柄。
例如，VAD1530BDH表示0~15dB，3dB每步進，75歐姆，直插式帶手柄。

應用注釋:

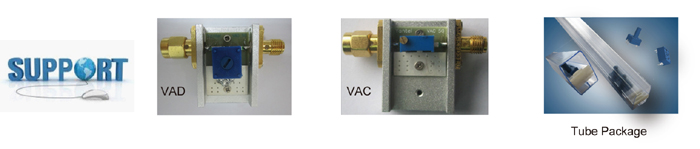

可按照客戶要求定制免費樣品和評估板

舉例1：
用兩個VAD串聯，可實現衰減范圍0~18dB，步進量1dB。

VAD(A):0,1,2,3,4,5dB;
VAD(B):0,6,12,13,13,13dB;
You can get the attenuation value are:A+B=M dB
Application1:When A=0,1,2,3,4,or5dB,B=0dB,then M=A+B=0,1,2,3,4,or5dB;
Application2:When A=0,1,2,3,4,or5dB,B=6dB,then M=A+B=6,7,8,9,10,or11dB;
Application3:When A=0,1,2,3,4,or5dB,B=12dB,then M=A+B=12,13,14,15,16,or17dB;
Application4:When A=0,1,2,3,4,or5dB,B=13dB,then M=A+B=13,14,15,16,17,or18dB;

舉例2:
用兩個VAD串聯，可實現衰減范圍0~20dB，步進量1dB。

VAD(A):0,1,2,3,4,5dB;
VAD(B):0,6,12,15,15,15dB;
You can get the attenuation value are:A+B=M dB
Application1:When A=0,1,2,3,4,or5dB,B=0dB,then M=A+B=0,1,2,3,4,or5dB;
Application2:When A=0,1,2,3,4,or5dB,B=6dB,then M=A+B=6,7,8,9,10,or11dB;
Application3:When A=0,1,2,3,4,or5dB,B=12dB,then M=A+B=12,13,14,15,16,or17dB;
Application4:When A=0,1,2,3,4,or5dB,B=15dB,then M=A+B=15,16,17,18,19,or20dB;

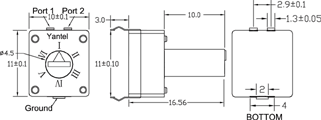

外形尺寸 (mm)

VAD DIP Package

VAD DIP with handing shaft

應用

● 用于RF讀卡器調節射頻發射和接收信號的強弱，
　從而可調節接收和發射的作用距離。
● 用于射頻功率放大器的前級，可調節功率放大器
　輸出功率的一致性。
● 可取代數控衰減器，用于系統增益和輸出功率的
　調節。不產生新的三階交調、失真和噪音。
● 可用于直放站
● WiMAX
● 無線局域網

● 廣播電視

返回小型可調衰減器
