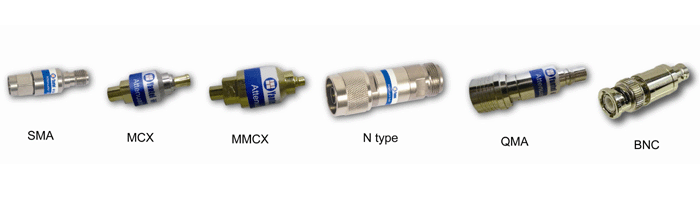

國際發明專利產品
中國發明專利號:CN 2009 1 0006333
美國發明專利號:US 8,100,721, B2
|
|
|
|
特點:
● 頻率范圍:DC-18GHz
● 衰減量:1dB-30dB
● 輸入功率:2W、5W、25W、80W、100W
● 衰減量精度高
● 駐波比小
● 不銹鋼外殼
● 陶瓷芯片
● 高RF性能,價格極具竟?fàn)幜?
|
應用:
● 通信
● 3G
● 數字傳輸
● 雷達
● 廣播電視
● 測試
|
|
例如:FAT1410S2(DC-14GHz,10dB, SMA, 2W)的特性曲線
|
|
|
DC to 18GHz, 2W or 5W SMA(S)小尺寸同軸固定衰減器
|
型 號
|
頻率范圍
(GHz)
fL-fU
|
衰減量
(dB)
|
衰減精度(dB)
|
VSWR
(:1)
|
功率
(Watt)
|
DC-6GHz
|
DC-12GHz
|
DC-18GHz
|
DC to 18GHz
|
典型值
|
典型值
|
典型值
|
最大值
|
|
DC-18
|
1
|
±0.4
|
1.15
|
1.25
|
1.30
|
1.35
|
2
|
|
2
|
±0.4
|
1.15
|
1.25
|
1.30
|
1.35
|
|
3
|
±0.6
|
1.15
|
1.25
|
1.30
|
1.35
|
|
4
|
±0.6
|
1.15
|
1.25
|
1.30
|
1.35
|
|
5
|
±0.65
|
1.15
|
1.25
|
1.30
|
1.35
|
|
6
|
±0.65
|
1.15
|
1.25
|
1.30
|
1.35
|
|
7
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
8
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
9
|
±1.0
|
1.15
|
1.25
|
1.30
|
1.35
|
|
10
|
±1.0
|
1.15
|
1.25
|
1.30
|
1.35
|
|
15
|
±1.2
|
1.15
|
1.25
|
1.30
|
1.35
|
|
20
|
±1.2
|
1.15
|
1.25
|
1.30
|
1.35
|
|
30
|
±1.5
|
1.15
|
1.25
|
1.30
|
1.35
|
|
40
|
±1.5
|
1.15
|
1.25
|
1.30
|
1.35
|
|
DC-18
|
1
|
±0.5
|
1.15
|
1.25
|
1.30
|
1.35
|
5
|
|
2
|
±0.5
|
1.15
|
1.25
|
1.30
|
1.35
|
|
3
|
±0.6
|
1.15
|
1.25
|
1.30
|
1.35
|
|
4
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
5
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
6
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
7
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
8
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
9
|
±1.0
|
1.15
|
1.25
|
1.30
|
1.35
|
|
10
|
±1.0
|
1.15
|
1.25
|
1.30
|
1.35
|
|
15
|
±1.2
|
1.15
|
1.25
|
1.30
|
1.35
|
|
20
|
±1.2
|
1.15
|
1.25
|
1.30
|
1.35
|
|
30
|
±1.5
|
1.15
|
1.25
|
1.30
|
1.35
|
|
40
|
±1.5
|
1.15
|
1.25
|
1.30
|
1.35
|
|

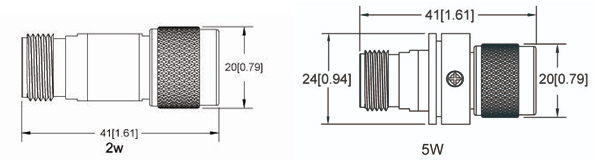

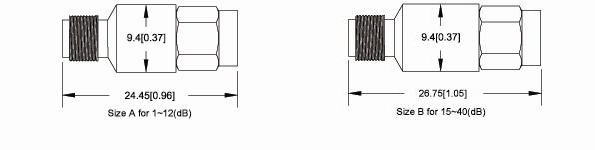

DC-18GHz 外形尺寸(單位: mm & inch)
SMA接頭2W
SMA接頭5W
|
DC to 18GHz, 5W N型同軸固定衰減器
|
型 號
|
頻率范圍
(GHz)
fL-fU
|
衰減量
(dB)
|
衰減精度(dB)
|
VSWR
(:1)
|
功率
(Watt)
|
DC-6GHz
|
DC-12GHz
|
DC-18GHz
|
DC to 18GHz
|
典型值
|
典型值
|
典型值
|
最大值
|
|
DC-18
|
1
|
±0.4
|
1.15
|
1.25
|
1.30
|
1.35
|
5
|
|
2
|
±0.4
|
1.15
|
1.25
|
1.30
|
1.35
|
|
3
|
±0.6
|
1.15
|
1.25
|
1.30
|
1.35
|
|
4
|
±0.6
|
1.15
|
1.25
|
1.30
|
1.35
|
|
5
|
±0.65
|
1.15
|
1.25
|
1.30
|
1.35
|
|
6
|
±0.65
|
1.15
|
1.25
|
1.30
|
1.35
|
|
7
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
8
|
±0.8
|
1.15
|
1.25
|
1.30
|
1.35
|
|
9
|
±1.0
|
1.15
|
1.25
|
1.30
|
1.35
|
|
10
|
±1.0
|
1.15
|
1.25
|
1.30
|
1.35
|
|
15
|
±1.2
|
1.15
|
1.25
|
1.30
|
1.35
|
|
20
|
±1.2
|
1.15
|
1.25
|
1.30
|
1.35
|
|
30
|
±1.5
|
1.15
|
1.25
|
1.30
|
1.35
|
|
40
|
±1.5
|
1.15
|
1.25
|
1.30
|
1.35
|
|
|

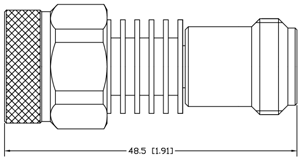

DC-18GHz 外形尺寸(單位: mm & inch)
N型接頭5W
|
|
DC to 18GHz, 2W or 5W, SMA(S), N(type)型同軸固定衰減器
|
型 號
|
頻率范圍
(GHz)
fL-fU
|
衰減量
(dB)
|
衰減精度(dB)
|
VSWR
(:1)
|
功率
(Watt)
|
DC-6GHz
|
DC-12GHz
|
DC-18GHz
|
DC to 18GHz
|
典型值
|
典型值
|
典型值
|
最大值
|
|
DC-18
|
3
|
±0.3
|
1.20
|
1.25
|
1.35
|
1.40
|
2
|
|
6
|
±0.5
|
1.20
|
1.25
|
1.35
|
1.40
|
|
10
|
±1.0
|
1.20
|
1.25
|
1.35
|
1.40
|
|
20
|
±1.2
|
1.20
|
1.25
|
1.35
|
1.40
|
|
30
|
±1.5
|
1.20
|
1.25
|
1.35
|
1.40
|
|
40
|
±1.5
|
1.20
|
1.25
|
1.35
|
1.40
|
|
DC-18
|
3
|
±0.3
|
1.20
|
1.25
|
1.35
|
1.40
|
5
|
|
6
|
±0.5
|
1.20
|
1.25
|
1.35
|
1.40
|
|
10
|
±1.0
|
1.20
|
1.25
|
1.35
|
1.40
|
|
20
|
±1.2
|
1.20
|
1.25
|
1.35
|
1.40
|
|
30
|
±1.5
|
1.20
|
1.25
|
1.35
|
1.40
|
|
40
|
±1.5
|
1.20
|
1.25
|
1.35
|
1.40
|
|
型 號
|
頻率范圍
(GHz)
fL-fU
|
衰減量
(dB)
|
衰減精度(dB)
|
VSWR
(:1)
|
功率
(Watt)
|
DC-6GHz
|
DC-12GHz
|
DC-15GHz
|
DC to 15GHz
|
典型值
|
典型值
|
典型值
|
最大值
|
|
DC-15
|
3
|
±0.6
|
1.20
|
1.35
|
1.45
|
1.55
|
2
|
|
6
|
±0.65
|
1.20
|
1.35
|
1.45
|
1.55
|
|
10
|
±1.0
|
1.20
|
1.35
|
1.45
|
1.55
|
|
20
|
±1.2
|
1.20
|
1.35
|
1.45
|
1.55
|
|
30
|
±1.5
|
1.20
|
1.35
|
1.45
|
1.55
|
|
40
|
±1.5
|
1.20
|
1.35
|
1.45
|
1.55
|
|
DC-15
|
3
|
±0.6
|
1.20
|
1.35
|
1.45
|
1.55
|
5
|
|
6
|
±0.65
|
1.20
|
1.35
|
1.45
|
1.55
|
|
10
|
±1.0
|
1.20
|
1.35
|
1.45
|
1.55
|
|
20
|
±1.2
|
1.20
|
1.35
|
1.45
|
1.55
|
|
30
|
±1.5
|
1.20
|
1.35
|
1.45
|
1.55
|
|
40
|
±1.5
|
1.20
|
1.35
|
1.45
|
1.55
|
|

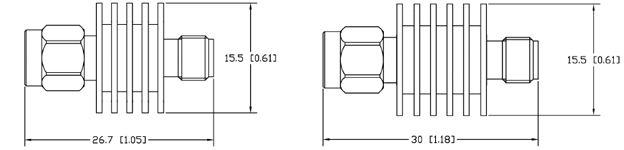

DC-18GHz 外形尺寸(單位: mm & inch)
SMA接頭
|
|
|
|
|
|
|
